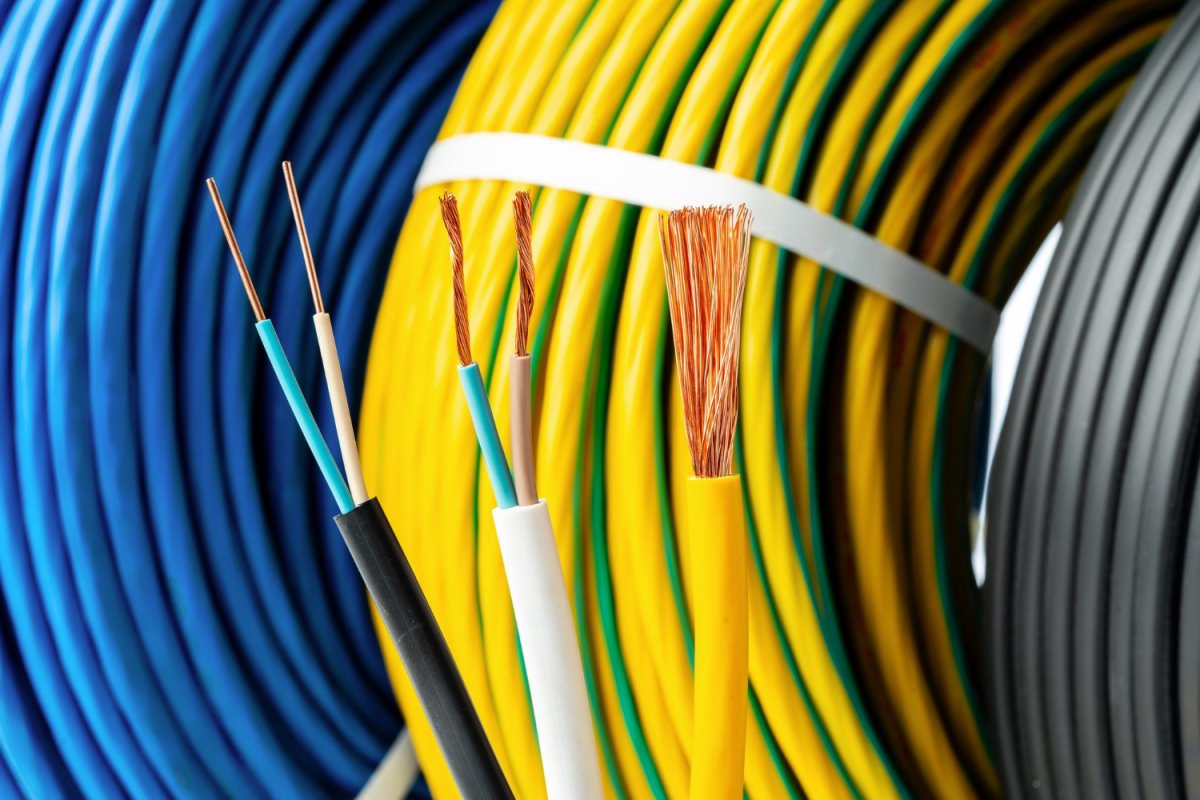

Dobór przewodu elektrycznego nie powinien sprowadzać się wyłącznie do sprawdzenia ceny czy przekroju. Znaczenie ma miejsce prowadzenia instalacji, sposób ułożenia, rodzaj odbiornika, długość trasy oraz przewidywane obciążenie. Innego rozwiązania wymaga instalacja wewnątrz domu, innego zasilanie prowadzone w ziemi, a jeszcze innego połączenie elementów rozdzielnicy. Dlatego przed zakupem warto wiedzieć, czym różnią się popularne oznaczenia YDY, YKY i LgY.
- YDY – popularny przewód do instalacji wewnętrznych
- YKY – gdy instalacja wychodzi poza budynek
- LgY – elastyczna linka do połączeń
- Jak dobrać przewód do konkretnej instalacji?
- Kable i przewody elektryczne – najważniejsze różnice
- Przekrój przewodu a obciążalność – co wybrać?
- Dlaczego sposób ułożenia ma znaczenie?
YDY – popularny przewód do instalacji wewnętrznych
YDY to jeden z najczęściej spotykanych przewodów instalacyjnych stosowanych w budynkach. Ma miedziane żyły z izolacją i powłoką z PVC, a poszczególne warianty różnią się liczbą oraz przekrojem żył. YDY 3×1,5 mm² jest często stosowany w obwodach oświetleniowych, natomiast YDY 3×2,5 mm² w obwodach gniazdowych. Konkretne rozwiązanie trzeba jednak dobrać do obciążenia i sposobu ułożenia.
Przewód YDY jest przeznaczony przede wszystkim do instalacji wykonywanych na stałe. Przy wyborze warto sprawdzić napięcie znamionowe, liczbę żył, obecność żyły ochronnej oraz warunki pracy. Popularne warianty mają napięcie znamionowe 450/750 V i maksymalną temperaturę żyły 70°C.
YKY – gdy instalacja wychodzi poza budynek
YKY to kabel elektroenergetyczny z miedzianą żyłą, izolacją oraz powłoką z PVC. Jest przeznaczony do zastosowań wymagających bardziej odpornej konstrukcji i może być układany między innymi w gruncie. Dlatego często wykorzystuje się go do zasilania garażu, budynku gospodarczego, bramy, oświetlenia ogrodowego czy innych odbiorników poza domem.
Przy kablach YKY ważny jest dobór liczby żył i przekroju. Przykładowo YKY 5×4 mm² może służyć do zasilania instalacji trójfazowej, ale ostateczny dobór zależy od mocy odbiornika, długości trasy, sposobu ułożenia i zabezpieczenia.
LgY – elastyczna linka do połączeń
LgY różni się od YDY i YKY przede wszystkim konstrukcją żyły. Jest to miedziany przewód wielodrutowy, giętki, z izolacją polwinitową. Taka budowa ułatwia prowadzenie go w miejscach, gdzie potrzebne są zmiany kierunku lub wygodne wykonywanie połączeń.
LgY stosuje się między innymi wewnątrz rozdzielnic, szaf sterowniczych oraz urządzeń elektrycznych, zależnie od konkretnego typu i napięcia znamionowego. Nie jest więc prostym zamiennikiem YDY czy YKY. O zastosowaniu decydują konstrukcja przewodu, warunki pracy i sposób montażu.
Jak dobrać przewód do konkretnej instalacji?
Najpierw należy określić rodzaj odbiornika, jego moc oraz sposób zasilania. Następnie trzeba ustalić długość trasy, sposób prowadzenia przewodu i warunki środowiskowe. Dopiero na tej podstawie można dobrać przekrój oraz właściwe zabezpieczenie.
Kable i przewody elektryczne powinny być również dobrane pod względem napięcia znamionowego, liczby żył i przeznaczenia. W instalacjach domowych istotna jest prawidłowa ochrona przeciwporażeniowa oraz współpraca przewodu z zabezpieczeniem nadprądowym.
Kable i przewody elektryczne – najważniejsze różnice
Najłatwiej zapamiętać podstawową zasadę: YDY kojarzymy z instalacjami budynkowymi wykonywanymi na stałe, YKY z kablami elektroenergetycznymi przeznaczonymi m.in. do prowadzenia w ziemi, a LgY z giętkimi połączeniami wewnętrznymi. W praktyce dostępne są liczne odmiany każdego z tych typów.
Przekrój przewodu a obciążalność – co wybrać?
Przekrój żyły wpływa na możliwość przenoszenia prądu, ale nie istnieje jedna uniwersalna wartość obciążalności. Znaczenie ma między innymi materiał żyły, liczba obciążonych żył, temperatura otoczenia, sposób ułożenia oraz liczba przewodów znajdujących się obok siebie.
Dobór przekroju przewodu zależy przede wszystkim od jego przeznaczenia i planowanego obciążenia. Przewody o przekroju 1,5 mm² stosuje się najczęściej w obwodach oświetleniowych i przy lżejszych odbiornikach, gdzie prąd wynosi orientacyjnie 10–16 A. Przekrój 2,5 mm² jest typowy dla obwodów gniazdowych i części urządzeń o większym poborze energii – zwykle przyjmuje się zakres około 16–20 A. Przy mocniejszych obwodach wykorzystuje się przewody 4 mm², które mogą pracować przy obciążeniu rzędu 20–25 A. Jeszcze większe obciążenia wymagają przewodów 6 mm², stosowanych orientacyjnie przy prądzie 25–32 A. Z kolei przewody o przekroju 10 mm² znajdują zastosowanie przy zasilaniu urządzeń i instalacji o dużej mocy, dla których zakres prądu może wynosić około 40–50 A.
Warto jednak pamiętać, że są to wartości orientacyjne, a właściwy przekrój przewodu należy dobrać również z uwzględnieniem długości przewodu, sposobu jego ułożenia, rodzaju instalacji oraz zabezpieczeń.
Dlaczego sposób ułożenia ma znaczenie?
Ten sam przekrój może mieć różną dopuszczalną obciążalność w zależności od warunków pracy. Przewód prowadzony w miejscu, w którym ciepło może się rozpraszać, będzie pracował inaczej niż kilka żył umieszczonych razem w rurze, kanale czy ocieplonej przegrodzie. Znaczenie ma również temperatura otoczenia.
Przy długich trasach trzeba dodatkowo sprawdzić spadek napięcia. Projekt obwodu powinien uwzględniać zarówno obciążalność prądową, jak i długość przewodu.
